汽车人机工程：让人坐得下、够得着、看得清、进得去
汽车人机工程不是把几十个尺寸代码铺成一张表，而是从外到内分配空间：整车尺寸给出几何资源，Package决定机械与乘员怎样分配这些资源，座椅和脚部基准形成坐姿，随后才有头、腿、肩、臀空间，并最终影响操纵可达、驾驶视野和上下车动作。
Boundary分资源整车边界给乘员舱多少潜力
Fit放得下头部与身体包络不干涉
Posture坐得稳关节角与支撑关系合理
Reach够得着方向盘、踏板和控制件可达
Vision看得清眼椭圆到限制物的视野成立
Ingress进得去脚、膝、髋、躯干和头顺序通过
专业边界：整车长宽高与轴距是人机布置的资源上限，不是乘坐空间的直接答案；行李厢属于装载任务，不进入本页的人机主线。新版重点讲清“整车尺寸怎样经过 Package 转化为乘坐空间”。
0正确逻辑：先定姿态，再谈空间与体验
人机尺寸之间不是并列关系。工程上应按“输入 - 姿态 - 包络 - 任务 - 结果”逐层判断。
资源整车长宽高、轴距与车身断面乘员舱最多能分到多少几何空间
→
布置机械占用、SgRP、AHP/FRPPackage 怎样分配整车资源
→
姿态与空间关节角、头腿肩臀包络人怎样坐、周围还剩多少余量
→
任务驾驶、观察、操作、上下车能否完成真实动作
→
结果舒适、安全、便利与适配范围覆盖多少目标用户
关键判断：单个尺寸大，不等于人机好。例如 H30 增大会让坐姿更直，却也可能抬高眼点、压缩头部余量、增加踏步高度；真正的评价对象始终是整条链。
1整车尺寸：决定空间潜力，但不直接等于乘坐空间
整车尺寸是 Package 的边界条件。长度资源要在前舱、乘员舱和后部结构之间分配；宽度资源要扣除车身结构、侧碰与门饰板；高度资源要扣除离地间隙、地板、电池、座椅和顶棚。
| 整车指标 | SAE J1100 标准定义 | 对人机布置提供什么资源 | 更接近实际乘坐体验的指标 |
|---|---|---|---|

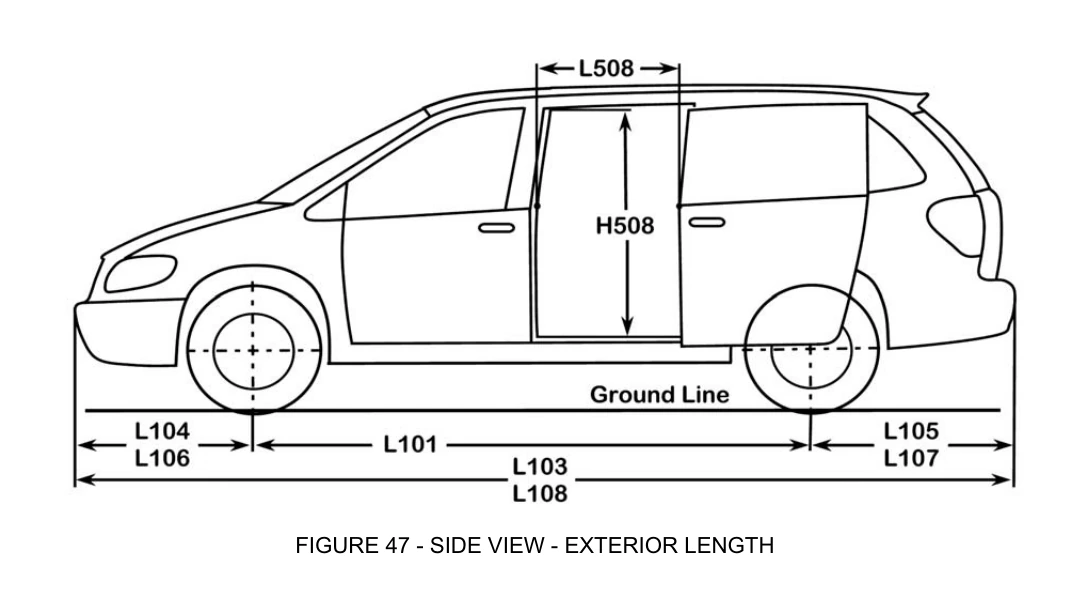

| L103 车长 / L101 轴距 | L103：车辆最前点至最后点的最大纵向距离，包含标准保险杠、拖车钩等，排除外置牌照架。 L101：前轮中心线至后轮中心线、水平于车辆网格的纵向距离。 | 提供整车纵向总资源和两轮之间的布置区间 | L113 前舱侵占、L50 排间骨架、L51 腿部空间 |
| L104 / L105 前后悬 | L104：前轮中心线至车辆最前点的纵向距离。 L105：后轮中心线至车辆最后点的纵向距离；两者均包含标准保险杠等并排除牌照架。 | 反映前后结构、动力总成、碰撞吸能与尾部布置占用 | L114 前轮中心至前排 SgRP、L115 各排 SgRP 至后轮中心 |
| W103 最大车宽 | W103：车辆最宽点之间的最大横向距离，包含装饰和硬件，但不含外后视镜。 | 提供横向空间上限，但包含车身结构与外部包络 | W3 肩部、W5 臀部、W31 肘部空间 |

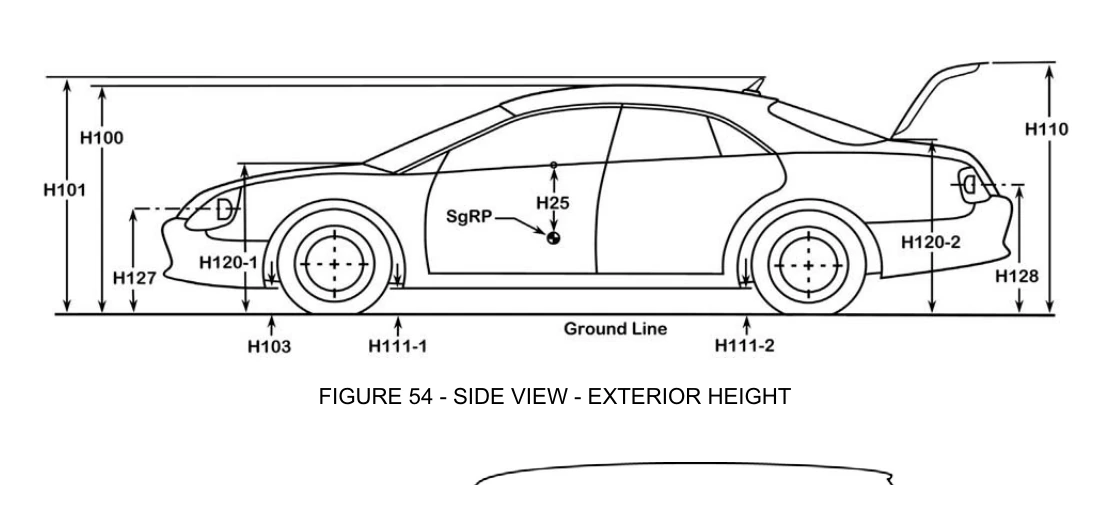

| H101 最大车高 | H101：从地面法向量至车辆最高点的最大距离，包含标准硬件、装饰及固定不可拆天线部分。 | 提供从地面到车顶的垂向总资源 | H30 坐姿高度、H61 有效头部空间、W38 最小头部净空 |
由外到内的“空间损耗”：整车外廓−碰撞与车身结构−动力总成/电池/底盘−座椅与内饰厚度=人体可用空间
典型误区：轴距大只是纵向资源较多，不代表资源一定分给后排；车高大也可能被高离地间隙、电池和厚地板吃掉。整车尺寸必须经过 Package 转换后，才能讨论乘坐空间。
2参考系统：把“人、座椅、脚和车”锁在同一坐标里
所有后续判断都依赖同一组参考点。参考点没有统一，尺寸之间就无法建立因果关系。
SgRP · 设计锚点
Seating Reference Point，是设计规定的座椅参考 H 点。它不是一个“人体髋点俗称”，而是众多尺寸共同使用的设计坐标。
H 点 · 实测结果
按 SAE J826 或 J4002 放置 H 点装置后得到。SgRP 是目标，H 点是装置在实车座椅上的结果，两者用于设计与验证的不同阶段。
AHP · 驾驶员踵点
驾驶员右鞋与加速踏板关系确定的踵点。前排 H30-1、L53-1 都以 AHP 为脚部基准。
FRP · 乘员地板点
第二、第三排乘员使用的 Floor Reference Point。后排 H30、L53、L51 必须与对应排 FRP 和地板角一起理解。
BOF / BOFRP · 前脚掌
BOF 是脚掌球部位置，BOFRP 是驾驶布置参考点。L113 的终点是 BOF，不能随意替换为 AHP。
眼椭圆 / 头部轮廓
眼睛与头部都不是一个固定点。眼椭圆描述驾驶员眼睛位置分布，头部轮廓用于校核不同方向的最小净空。
阅读后缀：-1、-2、-3 通常表示第一、第二、第三排。先确认代码本体是什么，再确认后缀指向哪一排；W3-2 是第二排肩部空间，不是另一个“W32”。
3坐姿链：H30 只是起点，不是舒适性的答案
驾驶姿态由座椅参考点与脚部位置共同定骨架，再由躯干、髋、膝、踝关节角形成完整姿态。只比较“座椅高低”会漏掉大部分问题。
| 指标 | SAE J1100 标准定义 | 它在姿态链中的作用 | 不能单独推出什么 |
|---|---|---|---|
| H30 | H30：SgRP 至相应踵点基准（驾驶员 AHP、乘员 FRP）的垂直距离；标准配置地垫计入测量。 | SgRP 到对应 AHP/FRP 的垂直距离，决定腿是更前伸还是更下垂 | 不能单独代表上下车方便或座椅舒适 |
| L53 | L53：SgRP 至相应踵点基准（AHP 或 FRP）、水平于车辆网格的纵向距离。 | SgRP 到对应踵点的水平距离，与 H30 共同决定下肢骨架 | 不是人体腿长，也不是斜向测量 |
| A40 / A42 / A44 / A46 | A40：躯干线相对垂直线的角度。 A42：躯干线与大腿线夹角。 A44：右腿大腿线与小腿线夹角。 A46：右腿小腿线与赤足肉线夹角。 | 躯干角、髋角、膝角、踝角，描述人体模型的关节姿态 | 不能用座椅靠背表面角度直接代替 |
| L34 / L51 | L34：驾驶员踝点至前排 SgRP 的侧视平面距离加 254 mm，右脚位于未压下的加速踏板。 L51：乘员踝点至相应 SgRP 的侧视平面距离加 254 mm，鞋跟位于 FRP，鞋底按 FPA 放置。 | 在规定脚部状态下的前排/后排有效腿部空间 | 不是“膝盖到前排靠背”的净距离 |
轿车式低坐姿
通常 H30 较小、L53 较大，腿更前伸。优点是重心和运动感好；风险是进出时髋膝屈曲更大，老年用户起身更费力。
SUV 式高坐姿
通常 H30 较大、下肢更自然下垂。优点是观察和落座直觉更好；风险是车高不变时更容易压缩头部余量。
电动车地板抬高
电池抬高 FRP，若 SgRP 未同步提高，会减小 H30、抬高膝部，形成“板凳感”；若 SgRP 同步提高，又会挤占头部空间。

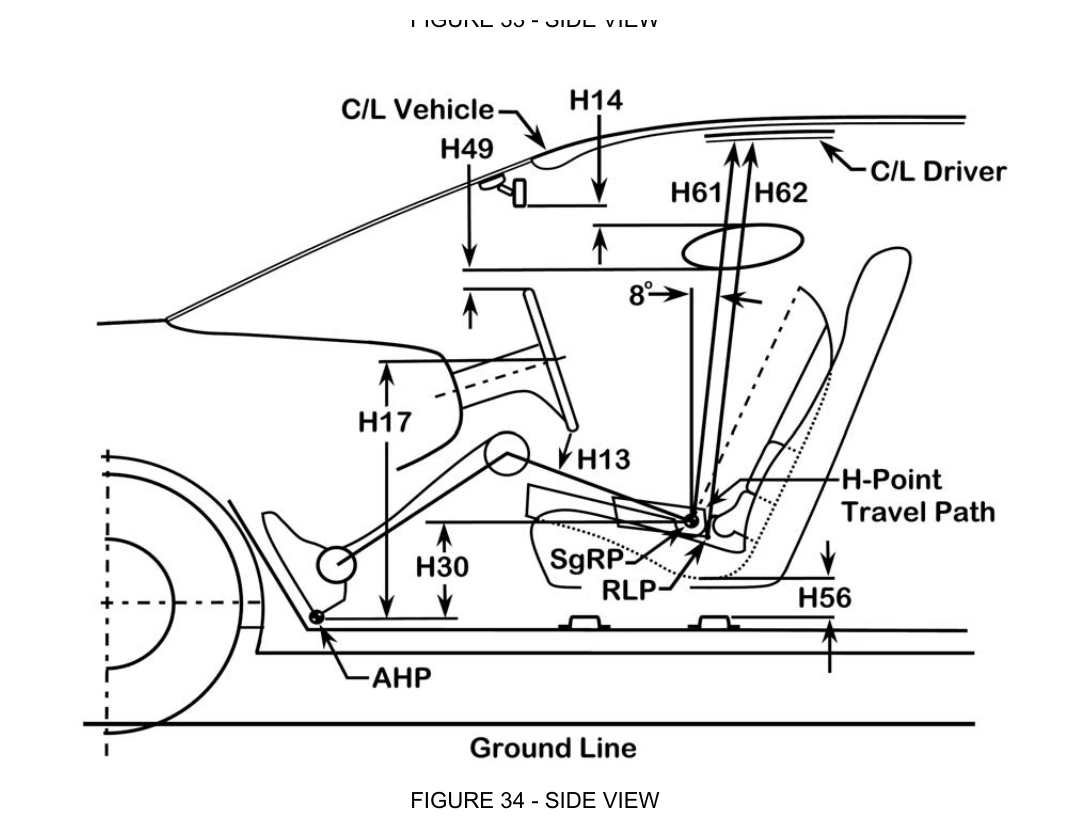

4头部空间：要从一条长度升级为三维包络
头部空间不是“头顶到顶棚的垂直距离”。人体会因身材、靠背角和座椅位置改变头部位置，顶棚也会因天窗、侧围和顶棚扶手形成不同方向的限制。
| 指标组 | SAE J1100 标准定义 | 回答的问题 | 典型限制物 |
|---|---|---|---|
| H61-1/2/3 | H61：从各排 SgRP 沿后倾 8° 的直线量至首个限制面，再加 102 mm；后缀表示座椅排数。 | 沿统一 8° 方向的有效头部空间是多少，便于车型间快速比较 | 顶棚、天窗遮阳帘、顶棚横梁 |

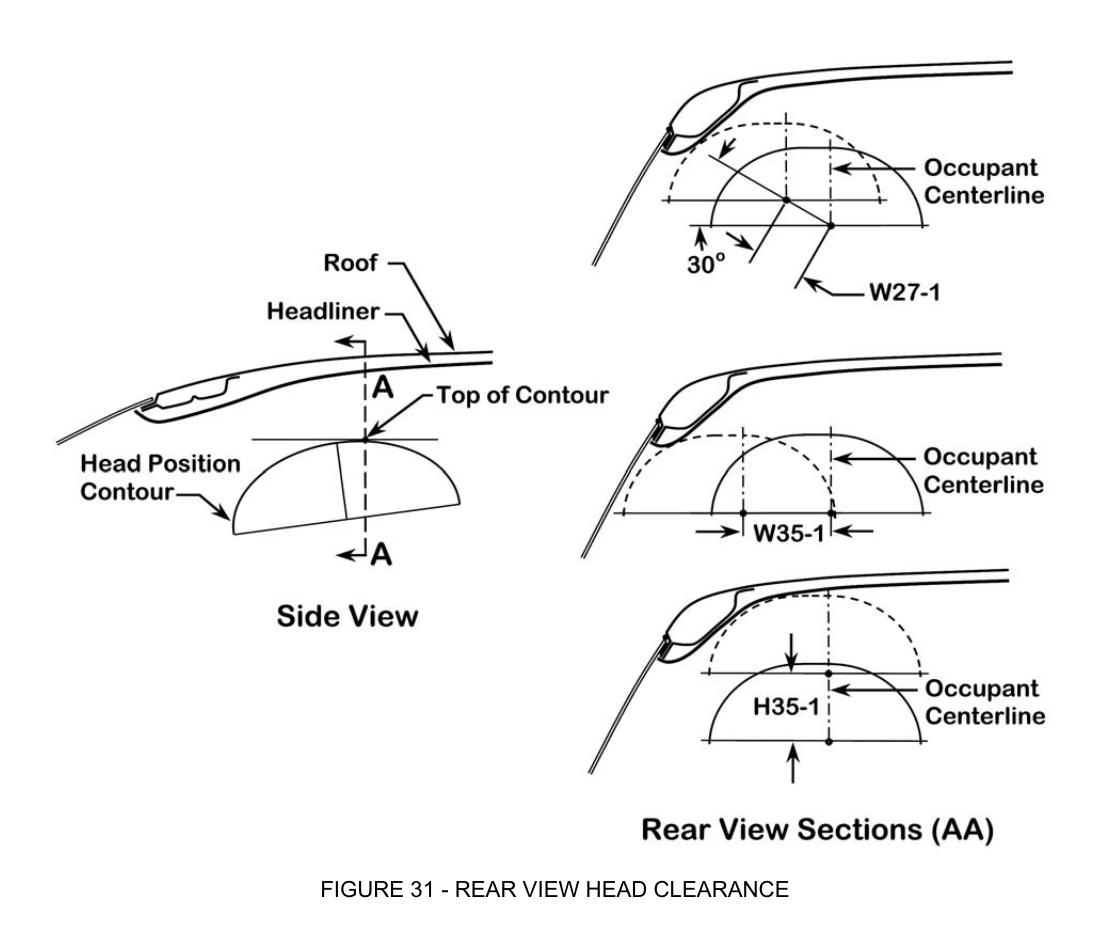

| H35 / W35 / W27 | H35：95 百分位头部轮廓截面至限制面的最小垂直移动量。 W35：同一头部轮廓至限制面的最小横向移动量。 W27：从乘员中心线截面底部交点出发、沿水平向外上方 30° 方向的最小外移量。 | 头部轮廓在垂直、横向、30° 对角方向还能移动多少 | 侧顶棚、车门上框、顶棚扶手、侧气帘区域 |
| H46 / H47 | H46：在乘员中心线侧视截面内，95 百分位头部轮廓至限制面的最小垂直移动量。 H47：同一侧视截面内，头部轮廓至任一限制面的最小距离。 | 侧视中心平面内的垂直与最小净空是否成立 | 前后顶棚曲线、风挡与后窗上沿装饰 |

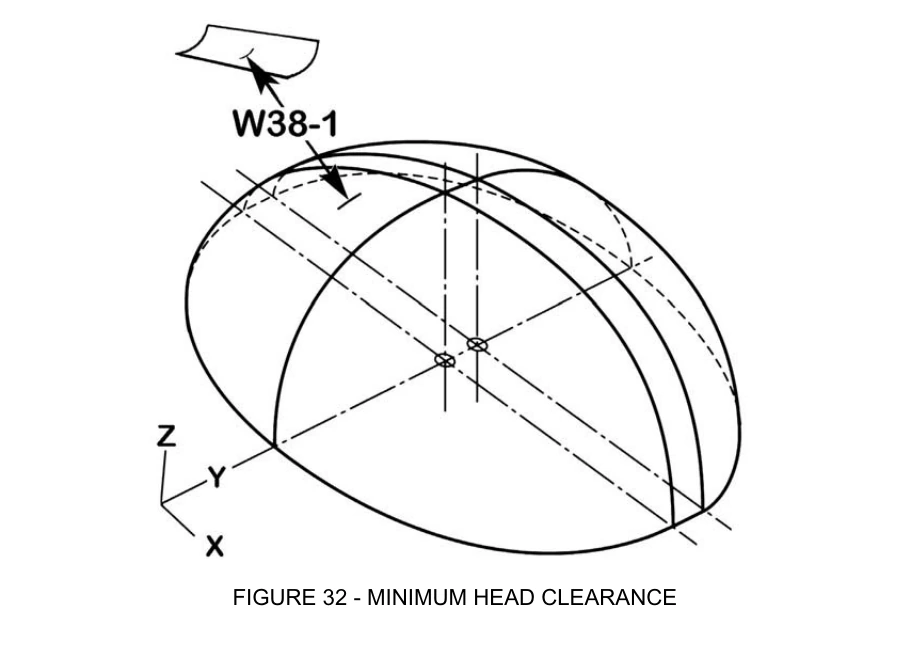

| W38 | W38：95 百分位头部轮廓至任意限制面的真实三维最小距离；发生干涉时以负值表示。 | 不限定方向时，头部轮廓到最近内饰面的三维最小距离 | 局部凸起、天窗机构、顶棚边界 |
专家判断：H61 适合做总布置指标，但不能单独批准头部空间。真正的头部适配至少应同时审视 H61、方向性净空和 W38，并覆盖座椅调节范围及目标人体。
5乘坐空间：骨架尺寸、局部净空和横向包络要分开
乘坐空间是人体落座后的可用余量，不是车身内部空腔。X 向必须先把轴距拆成“前轮至一排、一排至二排、二排至后轮”的布置链，再用腿部、膝部和小腿净空指标评价实际乘坐空间。

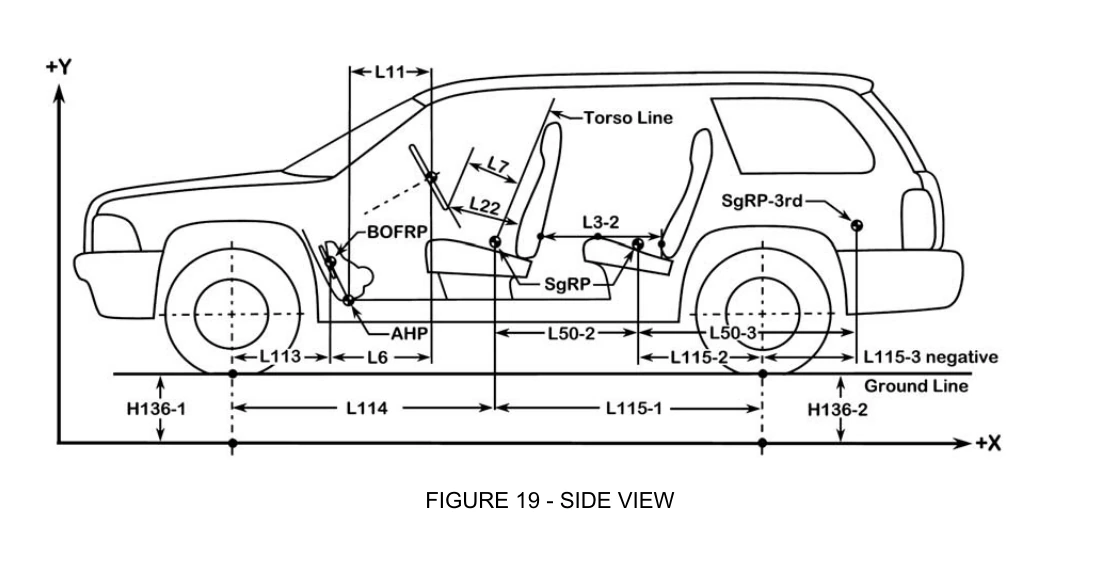

X 向布置尺寸链：从前轮中心一直闭合到后轮中心
前轮中心线Front wheel C/L
L113前轮中心 → 驾驶员 BOF
驾驶员前脚掌BOF
L99-1BOF → 一排 SgRP
一排座椅基准SgRP-1
L50-2一排 → 二排 SgRP
二排座椅基准SgRP-2
L115-2二排 SgRP → 后轮中心
后轮中心线Rear wheel C/L
前轮至一排：L114 = L113 + L99-1
轴距闭合：L101 = L114 + L115-1
一排至后轮：L115-1 = L50-2 + L115-2
两排车型完整 X 向链：L101 = L113 + L99-1 + L50-2 + L115-2
以上关系按 J1100 的有符号纵向尺寸理解；若某排 SgRP 位于后轮中心线之后，对应 L115 为负值，代数关系仍成立。BOF、SgRP 与轮心必须来自同一车辆网格状态。
L50 代码沿革：J1100 1998 用 L50 / L85 表示一排→二排 / 二排→三排；2002 版改为 L50-1 / L50-2；2005 与 2009 版再改为 L50-2 / L50-3。ISO 4131:1979 使用 ISO-L50 表示前后排 R 点偶距，GB/T 19234-2003 修改采用该 ISO 体系。不同标准或版本的后缀不能直接混写。
| 尺寸链位置 | 代码 | SAE J1100 标准定义 | 工程解读 |
|---|---|---|---|
| 前轮 → 驾驶员脚 | L113 | L113：前轮中心线至驾驶员前脚掌 BOF、水平于车辆网格的纵向距离。 | 描述前轮与驾驶员脚部之间的前舱/脚部布置关系；它不是一排腿部空间本身。 |
| 驾驶员脚 → 一排 | L99-1 | L99-1：驾驶员 BOF 至前排 SgRP、水平于车辆网格的纵向距离。 | 把脚部基准与髋部设计基准连接起来，是一排 X 向坐姿骨架。 |
| 前轮 → 一排 | L114 | L114：前轮中心线至前排 SgRP、水平于车辆网格的纵向距离。 | 由 L113 与 L99-1 闭合；用于判断一排在轴距中的前后位置。 |
| 一排 → 后轮 | L115-1 | L115-1：前排 SgRP 至后轮中心线的纵向距离；SgRP 位于轮心之后时记负值。 | 表示轴距中从一排往后的剩余纵向资源。 |
| 一排 → 二排 | L50-2 | L50：连续两排 SgRP 之间、水平于车辆网格的纵向距离，后缀标识目标座椅排。 L50-2：前排 SgRP 至第二排 SgRP；现行标准没有 L50-1。 | 是二排布置的骨架尺寸，但没有扣除前排靠背厚度，也不等于膝部净空。 |
| 二排 → 后轮 | L115-2 | L115-2：第二排 SgRP 至后轮中心线的纵向距离；SgRP 位于轮心之后时记负值。 | 反映二排相对后轮包的位置，影响坐垫、脚部区域和后轮包侵入。 |
| 整车轮间资源 | L101 | L101：前轮中心线至后轮中心线、水平于车辆网格的纵向距离。 | 轴距是完整尺寸链的外部总量，不能跳过中间分配直接推断二排空间。 |
一排空间：区分“布置位置”与“驾驶员实际腿部空间”

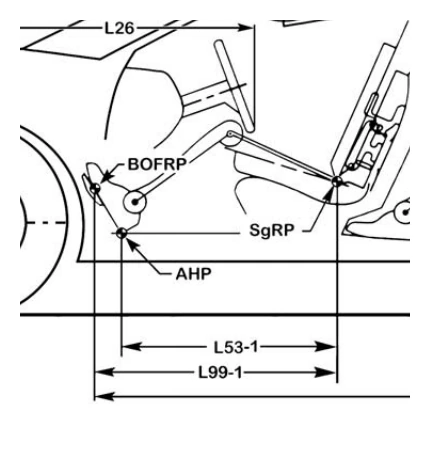

一排 X 向空间通常用 L99-1 表征
L99-1 看完整布置：从驾驶员前脚掌 BOF 到一排 SgRP，把踏板脚点与髋部基准连成一条水平 X 向尺寸，因此常作为一排驾驶员乘坐空间的代表指标。
L53-1 看踵点坐姿：从加速踏板踵点 AHP 到一排 SgRP，只描述髋点与脚跟之间的水平投影，通常与 H30-1、踝角和踏板姿态一起使用。
不要混为腿部空间：L99-1 是常用 Package 指标，L53-1 是姿态骨架；真正按人体下肢定义的有效腿部空间还要看 L34。
| 一排 X 向指标 | SAE J1100 标准定义 | 工程区别 |
|---|---|---|
| L99-1 | L99-1：驾驶员 BOF 至前排 SgRP、水平于车辆网格的纵向距离。BOF 是鞋底横向中心线上、距鞋跟 203 mm 的点；在规定驾驶员鞋位置下对应车辆基准 BOFRP。 | 起点在前脚掌/踏板侧，覆盖“脚点→髋点”的完整一排 X 向布置，行业中通常用它代表一排乘坐空间。 |
| L53-1 | L53-1：前排 SgRP 至驾驶员加速踏板踵点 AHP、水平于车辆网格的纵向距离。 | 起点在脚跟，只是坐姿三角形的水平边；不能单独代表一排完整 X 向空间。 |
几何关系：在同一规定鞋姿和车辆网格状态下，L99-1 比 L53-1 多出的部分，是 AHP 至 BOF 的水平投影；BOF 距鞋跟 203 mm 是沿鞋底的定位距离，并不等于固定 203 mm 的 X 向差值。
一排要同时看三层
一排 X 向：L99-1 是最常用的代表尺寸；L113 与 L114 再把它放回前轮和整车轴距中。
设计坐姿：H30-1 与 L53-1 把 SgRP 和 AHP 连接起来，决定下肢是前伸还是下垂。

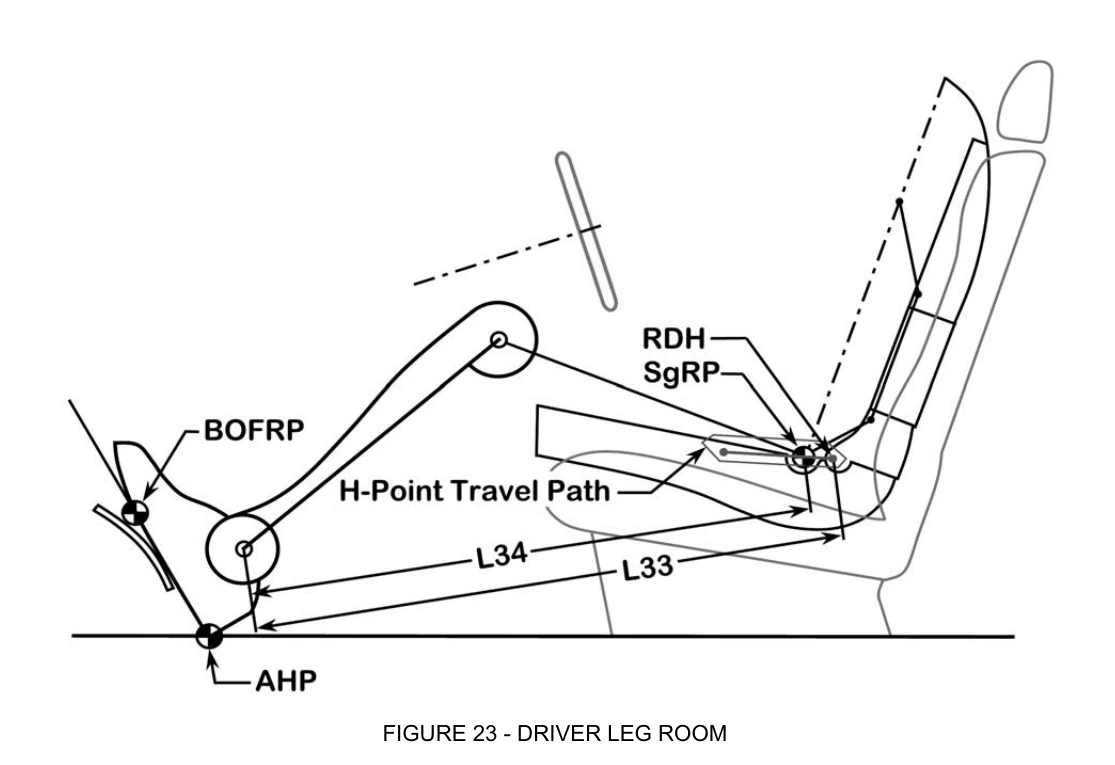

可用腿部空间：L34 对应设计 SgRP，L33 对应座椅最后设计 H 点；二者都按标准人体脚部状态测量，并非简单水平长度。
| 一排指标 | SAE J1100 标准定义 | 说明 |
|---|---|---|
| L34 | L34：驾驶员踝点至前排 SgRP 的侧视平面距离加 254 mm，右脚位于未压下的加速踏板。 | 评价设计座椅参考位置下的前排有效腿部空间。 |
| L33 | L33：驾驶员踝点至座椅行程最后设计 H 点 RDH 的侧视平面距离加 254 mm，右脚位于未压下的加速踏板。 | 评价座椅后移至最后设计位置时的最大腿部空间。 |
| H30-1 | H30-1：前排 SgRP 至 AHP 的垂直距离。 | 与 L53-1 共同构成驾驶员下肢姿态骨架，不能与 L34/L33 混为一个“腿部长度”。 |

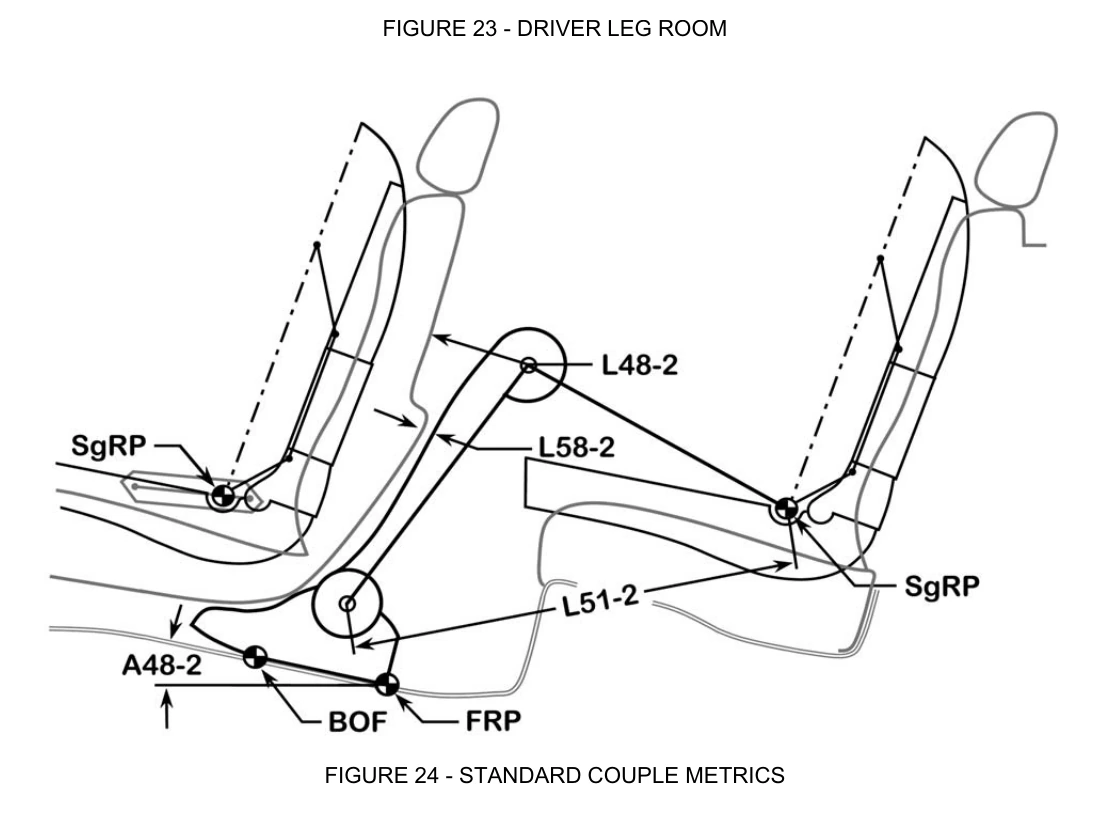

二排空间：L50-2 只给骨架，L3-2、L51-2、L48-2、L58-2 才描述乘坐余量
二排要回答四个不同问题
L50-2：两排 SgRP 相距多远，是布置骨架。
L3-2：两排座椅实体之间最窄的“舱室长度”还有多少。
L51-2：规定鞋与地板状态下，完整下肢能获得多少有效腿部空间。
L48-2 / L58-2：膝部与小腿是否被前排靠背局部卡住。
| 二排指标 | SAE J1100 标准定义 | 说明 |
|---|---|---|
| L50-2 | L50：连续两排 SgRP 之间的纵向距离，后缀标识目标座椅排。 L50-2：前排 SgRP 至第二排 SgRP；L50-3 为第二排至第三排，因此现行代码没有 L50-1。 | 二排布置骨架，不包含前排靠背厚度与人体姿态。 |
| L3-2 | L3-2：在第二排座垫顶部切线高度、外侧乘员中心线左右 127 mm 范围内，前排座椅靠背后表面至第二排靠背前表面的最小纵向距离。 | 描述两排座椅实体之间的最小舱室长度。 |
| L51-2 | L51-2：第二排乘员踝点至第二排 SgRP 的侧视平面距离加 254 mm，鞋跟位于 FRP，鞋底按 FPA 放置。 | 描述二排完整下肢的有效腿部空间。 |
| L48-2 | L48-2：第二排膝部轮廓至前排座椅靠背的标准化最小距离，按标准程序扣除 51 mm。 | 直接反映膝部是否顶到前排靠背。 |
| L58-2 | L58-2：在规定小腿净空区内，沿小腿线法向测得的第二排小腿/膝部至前排靠背最小距离；发生干涉时为负值。 | 补充 L48-2 无法反映的小腿局部干涉。 |

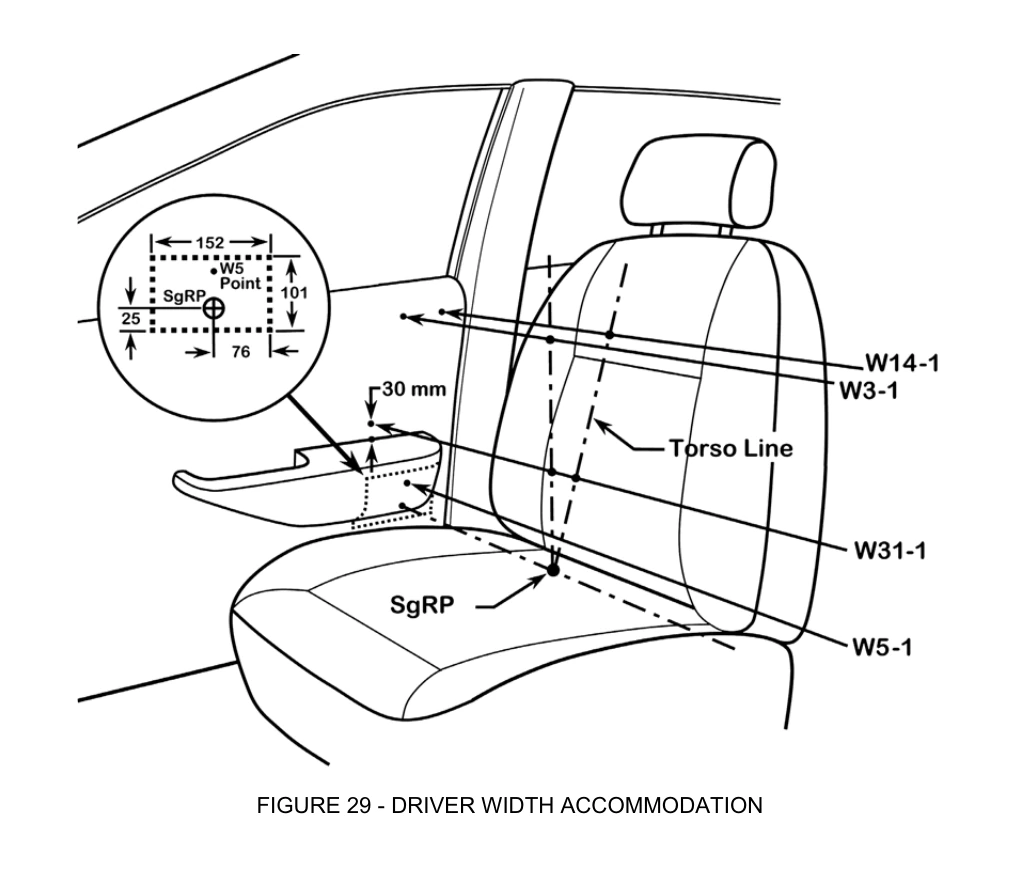

Y 向乘坐空间：肩、臀、肘的测量截面不同
| 横向指标 | SAE J1100 标准定义 | 说明 |
|---|---|---|
| W3 | W3：在 SgRP 横截面、腰线至 SgRP 上方 254 mm 测量区内，左右内饰面之间的最小横向距离。 | 肩部空间；-1/-2/-3 表示对应座椅排数。 |
| W5 | W5：SgRP 周围规定三维测量区内，左右内饰面之间的最小横向距离。 | 臀部空间，不能把 W5-2 误读为“二排肩宽”。 |
| W31 | W31：在扶手最高平面上方 30 mm（无扶手时为 SgRP 上方 180 mm）测得的左右内饰面距离。 | 肘部空间，反映门扶手和中央扶手对手臂的夹挤。 |
感知与尺寸的关系：同样的 W3，若门板上沿内收、扶手位置过高或中央扶手过宽，乘员仍可能觉得压肩、卡肘；因此工程尺寸要与人体接触区和视觉开阔感一起评估。
6操纵可达：脚先定位置，方向盘和控制件再围绕人布置
驾驶员不是“坐进空间”就完成了任务，还必须稳定踩踏板、握方向盘、观察仪表并操作常用控制件。
| 指标 | SAE J1100 标准定义 | 用途 | 风险信号 |
|---|---|---|---|
| L6 / L11 / H17 | L6：BOFRP 至方向盘中心的纵向距离。 L11：AHP 至方向盘中心的纵向距离。 H17：AHP 至方向盘中心的垂直距离。 | BOFRP/AHP 与方向盘中心的纵向、垂直关系 | 小身材驾驶员必须过度前移，或大身材驾驶员腿部被压缩 |
| W9 / A18 | W9：方向盘的最大外径。 A18：与方向盘轮缘正面相切平面相对垂直线的角度。 | 方向盘直径与方向盘平面角 | 遮挡仪表、手臂姿态不自然或上下车膝部干涉 |
| H13 / H74 | H13：方向盘轮缘底部至大腿线的侧视最小距离。 H74：方向盘轮缘下缘至乘员中心线处未压缩座垫表面的侧视最小距离。 | 方向盘下缘到大腿线、座垫的最小距离 | 大腿扫到方向盘，座椅升高后净空快速恶化 |
| PL1 / PL52 / PW21 / PW47 / PH16 | PL1：鞋平面至与其平行、且与自由状态制动踏板相切平面的垂直距离。 PL52：制动踏板垫中点至自由状态加速踏板中心线的侧视最小距离。 PW21：制动踏板右缘至加速踏板左缘的最小横向间距。 PW47：在驾驶员中心线、未压缩地板上方 150 mm 高度处，脚舱左右未压缩内饰/支撑结构之间的横向距离。 PH16：加速踏板垫下缘至未压缩地板覆盖物的最小垂直距离。 | 踏板前后落差、横向间距、脚舱宽度与地板净空 | 误踩风险、脚尖卡滞、换踏板动作不顺 |
标准分工：SAE J1100 负责记录几何尺寸；手控制件是否覆盖目标驾驶员的可达范围，还应结合 SAE J287 等可达性方法，不能只看方向盘到座椅的距离。
7驾驶视野：从眼椭圆出发，而不是从一个理想眼点出发

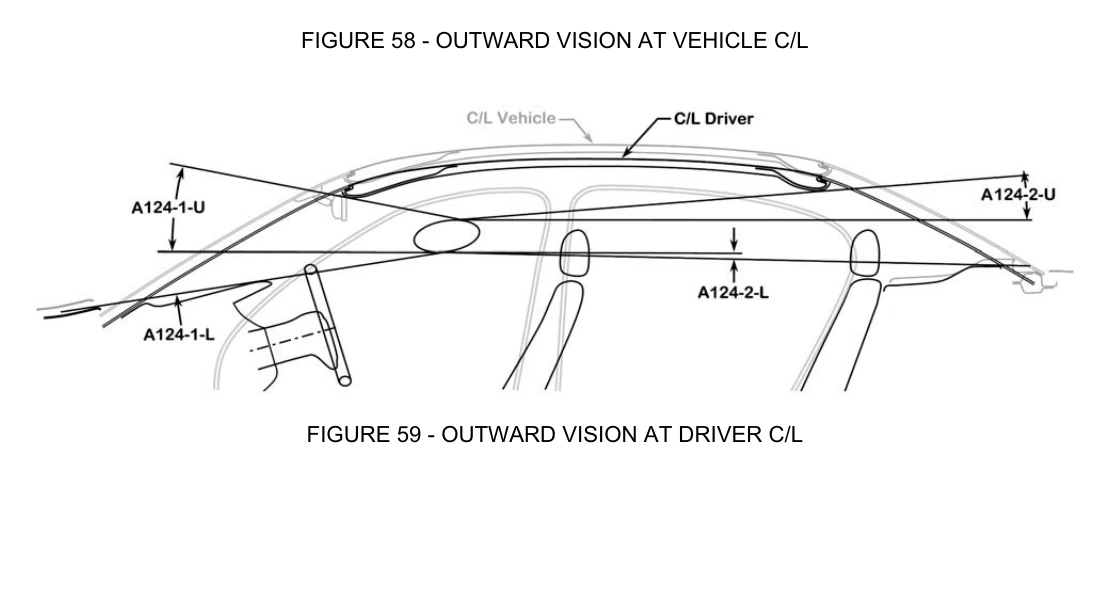

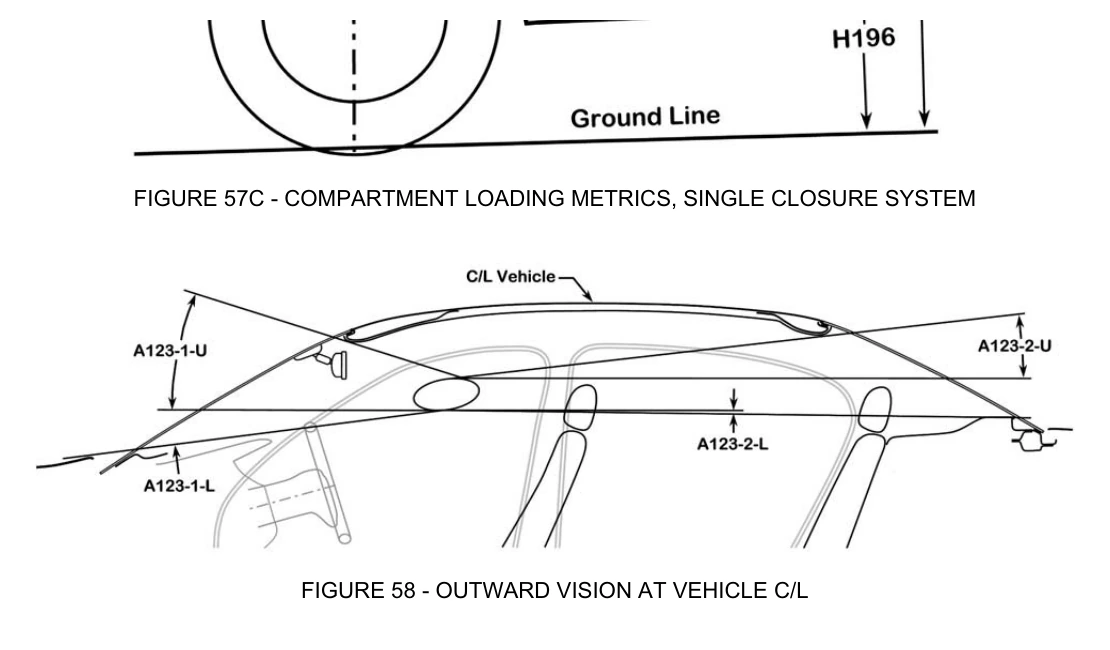

驾驶员眼睛位置会随人体、座椅调节和坐姿变化。J1100 以 SAE 95 百分位眼椭圆的上下边界作切线，记录到首个限制物的视野角。
坐姿是视野输入
H30、躯干角和座椅调节改变眼椭圆位置。提高座椅可能改善近处视野，也可能让头部更接近顶棚。
限制物不只车头
仪表板、风挡边界、遮阳板、后窗、头枕和高位制动灯都可能成为首个限制物。
J1100 不是法规终点
A123/A124 用于统一几何记录；A柱遮挡、后视镜和法规视野仍需对应标准与实车任务校核。
8上下车便利性：这是连续动作，不是一个门洞尺寸
一次上车包含开门、放脚、跨门槛、膝髋旋转、躯干与头部通过、落座和收脚。任何一步受限，用户都会感到“不好上车”。
1打开车门角度与车位占宽
2放脚脚部入口与门槛高度
3过膝髋座椅、立柱和方向盘局部净空
4过头肩上部开口与躯干旋转空间
5落座起身SgRP 离地与身体支撑

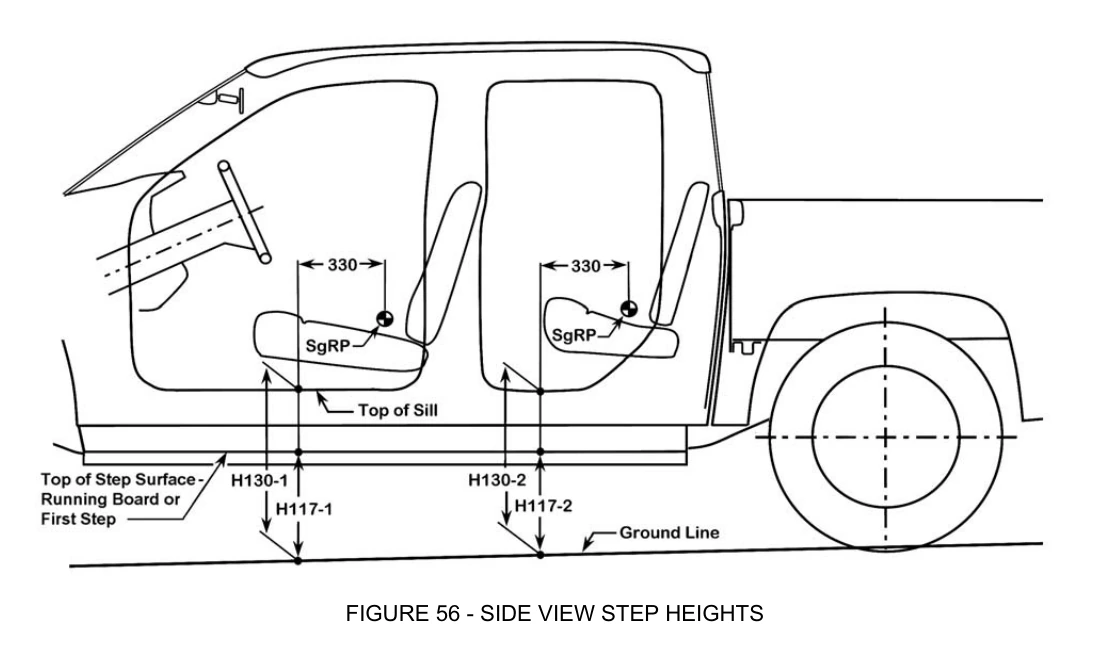

| 动作阶段 | 关键指标 | SAE J1100 标准定义 | 用户感受 |
|---|---|---|---|

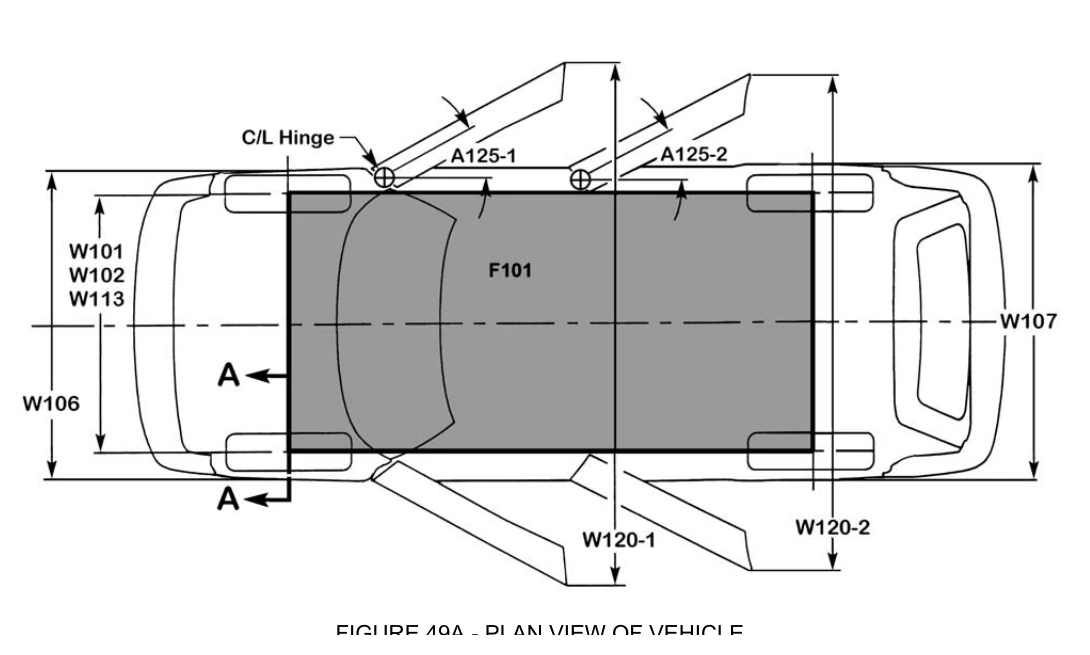

| 车门打开 | A125、W120 | A125：车门从关闭位置至最大保持开启位置的夹角，沿铰链轴测量。 W120：车门处于最大保持开启位置时，两侧车门最外点之间的横向距离，不含后视镜。 | 狭窄车位能开多大，人体是否有足够侧向通道 |

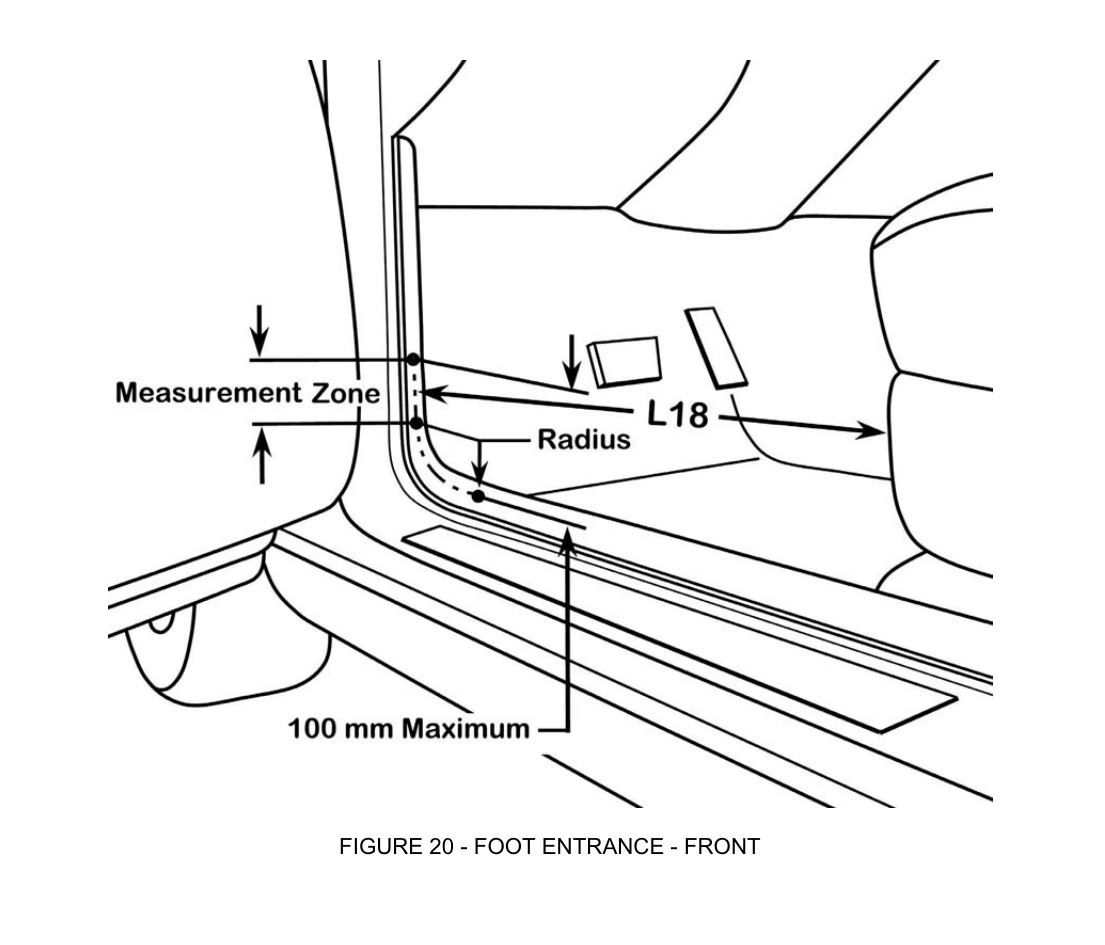

| 脚先进入 | L18 / L19、H130、H117 | L18：前门最大开启时，在门槛过渡圆弧至其上方 100 mm 区域内的规定 Z 平面上，前排座椅与车门/立柱之间的最小距离。 L19：同类方法用于第二排；双门车还按前排座椅前移/翻折状态测量。 H130：SgRP 前方 330 mm 的 X 平面处，地面至门槛顶部或下部开口的最小距离。 H117：踏板或侧踏板表面至地面的最小距离。 | 鞋尖会不会卡门框，抬脚和跨门槛是否费力 |

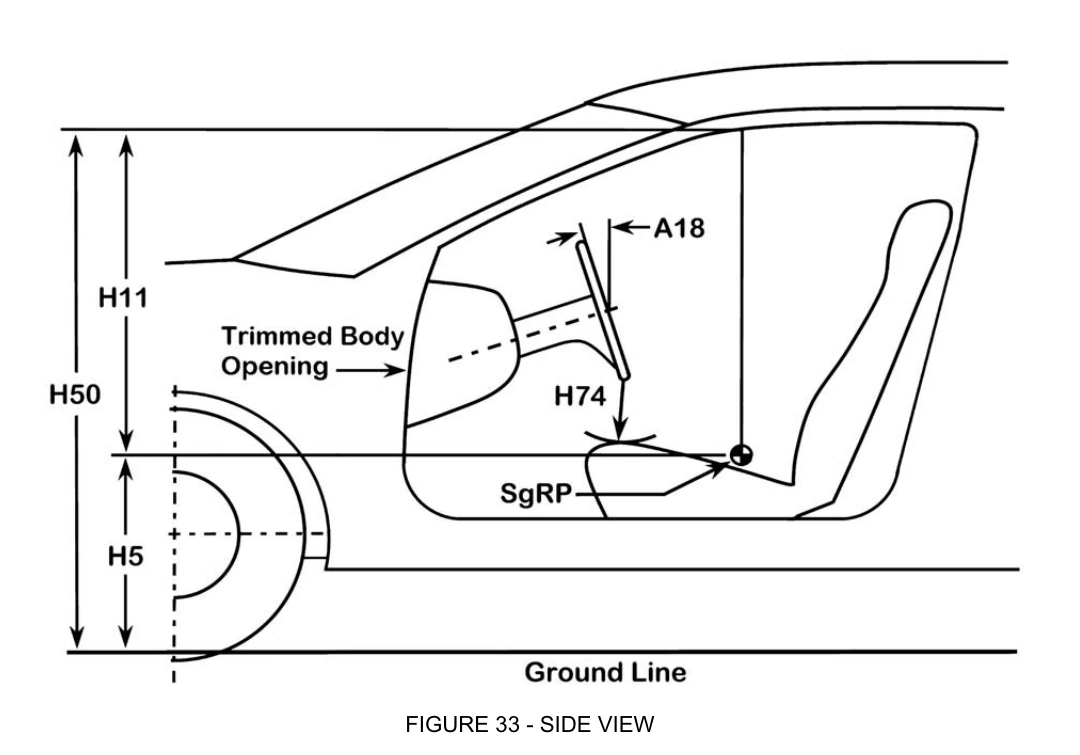

| 头肩通过 | H11、H50 | H11：SgRP 至上部内饰车身开口的垂直距离。 H50：规定 X 平面处，上部内饰车身开口至地面的最小距离。 | 是否需要明显低头、侧身或扭转躯干 |
| 身体落座/起身 | H5、H30 | H5：SgRP 至地面的最小距离。 H30：SgRP 至相应 AHP/FRP 的垂直距离。 | 是“坐下去”还是“爬上去”，起身时是否需要额外支撑 |
| 第二/第三排进入 | L19 | L19：第二排脚部入口最小距离；四门车测量第二排座椅、后门与 B 柱之间的规定区域，双门车按前排座椅翻折/前移状态测量。 | 儿童、老人及第三排乘客是否需要大幅旋转身体；座椅移动后通道、B/C柱和轮包仍需另行校核 |
老人更敏感
髋膝活动范围和单脚支撑能力下降，对门槛高度、SgRP 离地高度、扶握位置和起身力矩尤其敏感。
儿童座椅是另一任务
不仅要看乘员进出，还要看成年人抱持儿童、旋转安全座椅和伸手扣安全带所需的上部开口与操作空间。
第三排要看动作链
第二排座椅翻折后的静态通道只是起点，还需评估脚点、立柱、轮包、顶棚和抓手共同形成的连续路径。
专业结论：不存在一个能代表上下车便利性的“万能门洞尺寸”。至少要把门的可开启程度、脚部入口、门槛高度、上部开口、座椅离地高度和人体动作连续性组合评价。
9人机评审应该怎样做：从用户任务反推尺寸
成熟的人机评审不会从“哪个尺寸更大”开始，而是先定义用户、工况和任务，再选择指标。
- 定义目标人群。驾驶员还是乘员，覆盖小身材、大身材、老人、儿童座椅或特殊用户中的哪些对象。
- 锁定车辆与座椅状态。载荷、地面、轮胎、座椅调节、靠背角、方向盘位置和可拆附件必须明确。
- 建立参考点。确认 SgRP/H 点、AHP/FRP、BOF/BOFRP、眼椭圆和头部轮廓使用一致。
- 先校核姿态。用 H30、L53 和关节角判断人体姿态是否成立，再看腿部与头部余量。
- 再校核任务。驾驶要查踏板、方向盘、控制件和视野；乘坐要查包络、支撑与局部净空；进出要查连续动作路径。
- 处理指标冲突。提高座椅会改善腿姿和视野，却可能恶化头部空间与跨步高度；通过方案权衡而不是只追求单项最大值。
- 最后用实车验证。标准尺寸用于统一工程语言，真实体验还要结合人体样本、数字人、座椅样件和整车主观评价。
从用户抱怨快速定位工程指标
| 用户反馈 | 优先排查 | 相关代码的 SAE J1100 标准定义 | 不要只看 |
|---|---|---|---|
| “头顶不挤，但侧面压头” | W35、W27、W38、侧顶棚与扶手局部 | W35：头部轮廓至限制面的最小横向移动量。 W27：沿水平向外上方 30° 的头部轮廓最小外移量。 W38：头部轮廓至任意限制面的真实三维最小距离。 H61：SgRP 沿后倾 8° 至首个限制面再加 102 mm。 | H61 |
| “后排轴距大，腿还是难受” | L50、L51、L48、L58、FRP、前排靠背厚度 | L50：相邻两排 SgRP 的纵向距离。 L51：乘员踝点至 SgRP 的侧视平面距离加 254 mm。 L48：膝部轮廓至前排靠背的标准化净距。 L58：沿小腿线法向测得的小腿/膝部至前排靠背最小距离。 L101：前后轮中心线之间的纵向距离。 | L101 轴距 |
| “方向盘调了仍卡腿” | H13、H74、W9、H30、方向盘调节范围 | H13：方向盘轮缘底部至大腿线的最小距离。 H74：方向盘轮缘下缘至未压缩座垫表面的最小距离。 W9：方向盘最大外径。 H30：SgRP 至相应踵点基准的垂直距离。 | 方向盘直径 |
| “车门很大，但上车仍别扭” | L18/L19、H11、H130、H5、A125、人体动作路径 | L18/L19：前排/第二排规定测量区内的脚部入口最小距离。 H11：SgRP 至上部内饰开口的垂直距离。 H130：地面至门槛顶部或下部开口的最小距离。 H5：SgRP 至地面的最小距离。 A125：车门关闭位置至最大保持开启位置的夹角。 | 门洞面积 |
| “坐得高但近处看不见” | 眼椭圆、A123/A124、仪表板与车头限制线 | A123：从 95 百分位眼椭圆切线、投影至车辆中心线平面后量至首个限制物的视野角。 A124：在驾驶员中心线平面，从 95 百分位眼椭圆切线量至首个限制物的视野角。 H30：SgRP 至相应踵点基准的垂直距离。 | H30 或车高 |
10人机工程重点代码速查
| 工程任务 | 核心代码 | SAE J1100 标准定义 | 判断重点 |
|---|---|---|---|
| 建立坐姿 | H30、L53、A40/A42/A44/A46 | H30：SgRP 至 AHP/FRP 的垂直距离。 L53：SgRP 至 AHP/FRP 的纵向距离。 A40/A42/A44/A46：依次为躯干相对垂直角、髋角、右膝角和右踝角。 | 脚、髋、膝、踝和躯干的几何链 |
| X 向乘坐尺寸链 | L113、L99-1、L114、L115-1、L50-2、L115-2、L101 | L113：前轮中心线至驾驶员 BOF 的纵向距离。 L99-1：驾驶员 BOF 至前排 SgRP 的纵向距离。 L114：前轮中心线至前排 SgRP 的纵向距离。 L115-1：前排 SgRP 至后轮中心线的纵向距离。 L50-2：前排至第二排 SgRP 的纵向距离。 L115-2：第二排 SgRP 至后轮中心线的纵向距离。 L101：前后轮中心线之间的纵向距离。 | 前轮—脚—一排—二排—后轮的有符号闭合关系 |
| 头部适配 | H61、H35/H46/H47、W27/W35/W38 | H61：SgRP 沿后倾 8° 至首个限制面再加 102 mm。 H35/H46：后视/侧视头部轮廓的最小垂直移动量。 H47：侧视头部轮廓至限制面的最小距离。 W27/W35：头部轮廓对角/横向移动量。 W38：真实三维最小头部净空。 | 统一方向指标与真实三维最小净空 |
| 腿部与膝部 | L34、L50、L51、L48、L58、L62 | L34/L51：驾驶员/乘员踝点至 SgRP 的侧视平面距离加 254 mm。 L50：相邻两排 SgRP 的纵向距离。 L48：膝部轮廓至前排靠背的标准化净距。 L58：小腿/膝部至前排靠背最小距离。 L62：驾驶员右膝点至最近限制物最小距离减 51 mm。 | 布置骨架、有效腿部空间和局部干涉 |
| 横向空间 | W3、W5、W31 | W3：SgRP 横截面腰线区的最小车内横向距离。 W5：SgRP 周围规定区域内的最小横向距离。 W31：扶手规定高度处的左右内饰面距离。 | 肩、臀、肘的不同测量区域 |
| 驾驶操作 | L6、L11、H17、H13、H74、W9、PL1/PL52/PW21/PW47/PH16 | L6/L11/H17：BOFRP/AHP 与方向盘中心的纵向、垂直关系。 H13/H74：方向盘下缘至大腿线/座垫的最小距离。 W9：方向盘最大外径。 PL1/PL52：加速与制动踏板的前后关系。 PW21/PW47：踏板间距与脚舱宽度。 PH16：加速踏板下缘至地板的最小高度。 | 方向盘、踏板与人体姿态关系 |
| 驾驶视野 | A123、A124、H14、H49 | A123：95 百分位眼椭圆至车辆中心线平面限制物的视野角。 A124：95 百分位眼椭圆至驾驶员中心线平面限制物的视野角。 H14：眼椭圆上切平面至内后视镜下缘的垂直距离。 H49：眼椭圆下切平面至方向盘顶部的垂直距离。 | 眼椭圆、限制物和方向盘/后视镜遮挡 |
| 上下车 | A125、W120、L18/L19、H11、H50、H130、H5 | A125：车门关闭至最大保持开启的夹角。 W120：车门最大保持开启时的整车横向宽度。 L18/L19：前排/第二排脚部入口最小距离。 H11：SgRP 至上部开口高度。 H50：上部开口至地面的最小高度。 H130：门槛或下部开口至地面的最小高度。 H5：SgRP 至地面的最小距离。 | 开门、脚入、跨越、头肩通过和落座 |
标准之间怎么分工
| 标准 | 作用 |
|---|---|
| SAE J1100 NOV2009 | 本页尺寸代码、定义、基准点和工程图的主依据 |
| SAE J826 / J4002 | H 点装置、H 点确定与座椅验证 |
| SAE J941 | 驾驶员眼睛位置与眼椭圆 |
| SAE J1052 | 驾驶员与乘员头部位置轮廓 |
| SAE J287 | 驾驶员手控制件可达性 |
| GB/T 19234 / ISO 4131 | 另一套乘用车尺寸代码体系，可对照但不能与 J1100 代码混写 |
图源与版本：SAE J1100 Revised NOV2009，Figures 19、20、22、23、24、29、31、32、33、34、49A、56、58、59。图版直接裁切自用户提供的标准 PDF，未改动图内代号。
